* 14 Modelle sind kompatibel mit dem SONY HDR-SR12, HDR-SR11, HDR-CX12 AVCHD Camcorder



hdp7700es

Für Vergleichsbilder Bild anklicken.




Streulichtblende, die störende Reflexe und Lichtschleier weitgehend verhindert.

HDP-7700ES
Hoch auflösendes Super-TelephotoVorsatzobjektiv 3,0x

Das neue Model "HDP-7700ES" wurde speziell für die Verwendung mit High Definition Kameras entwickelt. Dank modernster Technik ist es gelungen, ein super Telephoto Vorsatzobjektiv mit kompakten Abmessungen zu bauen. Die optische Bauweise mit 5 Linsen in 3 Gruppen aus hochwertigem optischem Glas, bietet einen hohen Bildstandard mit einer Auflösung von 220 Linien/mm in der Bildmitte (MTF 30%).

Streulichtblende und 5 Adapterringe im Lieferumfang enthalten.

Das Objektiv hat ein 37 mm Anschlussgewinde.


Optische Bauweise: 5 Linsen, 3 Gruppen aus hochwertigem optischem Glas
Brennweitenfaktor: Nominal 3,0x , tatsächlich 3,0x, diagonal 3,0x horizontal(∞)
Anschlussgewinde: 37 mm
Filtergewinde: 55 mm
Länge: 92 mm (ohne Gegenlichtblende)
Durchmesser: 58 mm
Gewicht: 218g (ohne Gegenlichtblende)

Im Lieferumfang enthalten: Streulichtblende, Objektivdeckel, Tasche, 5-Adapterringe 27 mm/30 mm/30.5 mm/34 mm/43 mm.
Technische Daten

Vergleichsaufnahmen mit und ohne HDP-7700ES, aus derselben Aufnahmedistanz aufgenommen.
(16:9 Mode – mit SONY HDR-SR12 AVCHDcam)

Nach oben



HD-2200PRO
Für Vergleichsbilder Bild anklicken.

HD-2200PRO-LE
HD-2200PRO-LE

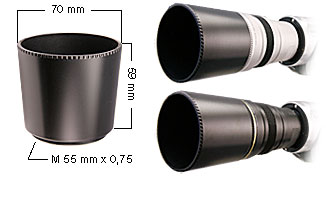

Raynox Streulichtblende: Model LS-055 (separat erhältlich)
Gewicht: 37g.(1.3oz)

Die Streulichtblende schirmt unerwünschten Lichteinfall ab und verhindert wirksam Kontrasteinbuße durch Streulicht und Geisterbilder.

  HD-2200PRO High Definition 2,2x Telephoto Vorsatzobjektiv
Das hoch auflösende Super Teleobjektiv ist nach den neuesten Konzepten der optischen Konstruktion
gerechnet und aus optischem Glas mit hohem Brechungsindex hergestellt. Es besteht aus vier Linsen
in zwei Gruppen. Mit 200 Linien / mm im Zentrum (MTF 30%) bietet das Objektiv eine außergewöhnlich hohe Auflösung.

Das HD-2200 PRO ist sehr gut geeignet für digitale Camcorder in Miniatur-Bauweise und für DVD Camcorder.


Abbildungsfaktor: Nominal 2,2-fach
Abbildungsfaktor tatsächlich 2,17-fach diagonal, 2,17-fach horizontal
Bauweise: 4 Linsen in 2 Gruppen, aus vergütetem optisches Glas
Filtergewinde (Front): 55 mm
Anschlussgewinde 37 mm
Maße / Gewicht: 76 x 59 mm / 105g

Im Lieferumfang: Objektivdeckel, Beutel, 5 Adapterringe: 25 mm/27 mm/30 mm/30.5 mm/43 mm.
Technische Daten

VIDEO CLIP 2000KB
VIDEO CLIP 3000KB

Vergleichsaufnahmen mit und ohne HD-2200PRO, aus derselben Aufnahmedistanz aufgenommen.
(16:9 Wide ratio)

VIDEO CLIP 2000KB
VIDEO CLIP 3000KB

Vergleichsaufnahmen mit und ohne HD-2200PRO, aus derselben Aufnahmedistanz aufgenommen.
(16:9 Wide ratio with 20x Digital zoom)

Nach oben




DCR-1540PRO

Für Vergleichsbilder auf Kamera klicken.

  DCR-1540PRO 1,54x HD Telephoto Vorsatzobjektiv
Das Vorsatzobjektiv DCR-1540PRO ist ein hochauflösender Telekonverter. Die neuartige optische Konstruktion bietet vier Linsen aus optischem Glas mit hohem Brechungsindex in zwei Baugruppen. Durch das neue Konstruktionsprinzip wird eine erstaunlich hohe Auflösung erreicht: Mit 340 Linien / mm im Zentrum (MTF 30%), bei niedriger Dispersion und hoher Transmission des Lichts.

Mit dem jeweils passenden Adapter kann das DCR-1540PRO an vielen Digitalkameras, Camcordern und digitalen Videokameras verwendet werden.

Model RA5237A Raynox Adapter Ring (separate erhältlich)

RA5237A Adapter Ring ist nicht im Lieferumfang.
*35 mm Film vergleichbar in 4:3 ratio.




Brennweitenfaktor: Nominal 1,54-fach, tatsächlich 1,54-fach diagonal, 1,54-fach horizontal
Bauweise: 4 Linsen in 2 Gruppen, vergütetes optisches Glas
Anschlussgewinde 52 mm
Maße / Gewicht: 71 x 67 mm / 240g

Technische Daten

Nach oben
hd3032pro
HD-3032PRO

Für Vergleichsbilder auf Kamera klicken.




Die spezielle Streulichtmaske LS-03W hält unerwünschten Lichteinfall von außerhalb des Motivbereichs fern und verhindert dadurch sehr wirksam kontrastminderndes Streulicht und Geisterbilder.
(Die Streulichtmaske LS-03W ist Bestandteil des als Zubehör
erhältlichen Schutzdeckel-Sets RAYNOX LS-03W-K) Durchmesser 80 mm, Länge 9 mm, Gewicht 10 g.

  HD-3035PRO/HD-3032PRO mit besonders hoher Auflösung
0,3-fach Semi-FishEye Vorsatzobjektiv

Mit dem HD-3035PRO/HD-3032PRO Semi-FishEye Objektiven an den High Definition Camcorder HDR-SR11/HDR-SR12/HDR-CX12 wird der abgebildete Aufnahmebereich um 180% erweitert. Das Objektiv erreicht eine wirklich erstaunliche Auflösung von 520 Linien / mm in der Bildmitte (MTF 30%). Es bildet mit den FishEye-typischen Verzerrungen ab.

Abbildungsfaktor: Nominal 0,3-fach, tatsächlich 0,34-fach diagonal, 0,44-fach horizontal.
Bauweise: 2 einzeln stehende, vergütete Linsen aus optischem Glas.
Filtergewinde (Front): Nicht vorhanden.
Montagegewinde: 37 mm.Größe / Gewicht: 70 x 45 mm / 143g.
Nutzbarer Zoombereich: 1- bis 6-fach Zoom.
Zubehör im Lieferumfang: Objektivdeckel, Objektivbox, Gebrauchsanleitung, 5 Adapterringe für 27 mm, 30 mm, 30,5 mm, 34 mm, 37 mm, 43 mm.

Technische Daten

Die Streulichtmaske LS-03W gehört nur zum Lieferumfang des
HD-3035PRO, nicht des Vorgängermodells HD-3032PRO.

Nach oben

HD-6600PRO-52

Für Vergleichsbilder auf Kamera klicken.





  HD-6600PRO-52/DCR-6600PRO High Definition
Weitwinkel-Vorsatzobjektiv 0,66x

Das hoch auflösende HD-6600PRO-52 Weitwinkel-Vorsatzobjektiv besteht aus 3 einzeln stehenden Linsen aus optischem Glas mit hohem Brechungsindex. Die optische Rechnung ist auf dem neuesten Stand der Technik und resultiert in der hervorragenden Auflösung von 350 Linien / mm in der Bildmitte (MTF 30%).

Adapter Ring RA5237A wird benötigt (separate erhältlich)


Abbildungsfaktor: Nominal 0,66-fach, tatsächlich diagonal 0,66-fach, horizontal 0,66-fach.
Bauweise: 3 einzeln stehende Linsen, alle Linsenoberflächen vergütet.
Verzeichnung: -1,3% (kaum wahrnehmbar).
Filtergewinde (Front): 72 mm.
Anschlussgewinde: 52 mm.
Maße / Gewicht: 77 x 40 mm / 178g.
Nutzbarer Zoombereich: 1- bis 8-fach.
Kürzeste Aufnahmeentfernung mit dem HD-6600PRO-43: 1cm.
Zubehör im Lieferumfang: Objektivdeckel, Objektivbeutel, Gebrauchsanleitung.

Technische Daten

Nach oben

DCR-730

Für Vergleichsbilder auf Kamera klicken.

  DCR-732/DCR-731 Vorsatzobjektiv 0,7x
Das Objektiv ist für den Gebrauch an sehr vielen handelsüblichen Digitalkameras und Camcordern geeignet. Es wird entweder mit einem Adaptertubus oder einem Adapterring oder einer Kombination aus beiden Elementen, ebenfalls aus unserem Lieferprogramm, montiert.
Das DCR-732/DCR-731 erweitert den Bildwinkel des kameraseitigen Objektivs um 37%. Die Linsen des Objektivs bestehen aus hochwertigem optischen Glas mit hohen Brechungsindex und die Auflösung erreicht 375 Linien/mm im Zentrum (MTF30%). Die Lichtstärke des Kameraobjektivs wird nicht gemindert.

Abbildungsfaktor: Nominal 0,7-fach, tatsächlich diagonal 0,71-fach, horizontal 0,75-fach. Verzeichnung -9,9%.
Bauweise: 2 einzeln stehende Linsen aus optischem Glas, alle Oberflächen vergütet.
Anschlussgewinde: 52 mm.
Maße / Gewicht: 66 x 29 mm / 130g.
Mitgeliefertes Zubehör:
DCR-732: 3 Adapterringe 37mm, 43mm und 46mm, Schutzbeutel, Schutzdeckel, Anleitung
DCR-731: 3 Adapterringe 37mm, 43mm und 55mm, Schutzbeutel, Schutzdeckel, Anleitung
Technische Daten

Nach oben


HD-7000PRO

Für Vergleichsbilder auf Kamera klicken.



HD-7000PRO High Definition Weitwinkel Vorsatzobjektiv 0,7x
Weitwinkel-Vorsatzobjektive mit sehr hohem Auflösungsvermögen. Die 3 einzeln stehenden werden aus optischem Glas mit hohem Brechungsindex hergestellt uns sind mit den aktuellsten Methoden der optischen Konstruktion gerechnet. So wurde die beeindruckende Auflösung von 540 Linien / mm im Zentrum (MTF 30%) errecht. Dieses Vorsatzobjektiv ist über den gesamten Zoombereich des Hauptobjektivs nutzbar.

RA5837 Adapter Ring wird benötigt (separate erhältlich).


Brennweitenfaktor: Nominal 0,7-fach, tatsächlich diagonal 0,7-fach, horizontal 0,7-fach.Bauweise: 3 einzeln stehende Linsen. Filtergewinde (Front): 82 mm.
Montagegewinde:
HD-7062PRO: 62 mm / HD-7000PRO 58 mm.
Maße / Gewichte:
HD-7062PRO 86 x 43 mm / 318g
HD-7000PRO 86 x 40 mm / 314g.
Zubehör im Lieferumfang: Objektivbeutel, Objektivdeckel, Gebrauchsanleitung.

Technische Daten

Nach oben

HD-5050PRO

Für Vergleichsbilder auf Kamera klicken.


  HD-5050PRO High Definition
0,5x Super-Weitwinkel Vorsatzobjektiv

Das Modell HD-5050PRO ist ein Super-Weitwinkel Vorsatzobjektiv für Digitale Camcorder. Es erweitert den Bildwinkel so stark, dass das abgebildete Bildfeld um 100% größer wird. Dabei ist es über den gesamten Zoombereich des Camcorder - Objektivs einsetzbar, wobei die Schärfe nicht nachjustiert werden muss.

Das HD-5050PRO wird aus hochwertigem optischem Glas mit hohem Brechungsindex hergestellt. Die optische Konstruktion folgt einem neuen Konzept, das in der erstaunlich hohen Auflösung von 600 Linien / mm im Zentrum (MTF 30%) resultiert.


Vergrößerungsfaktor: Nominal 0,5-fach, tatsächlich 0,5-fach diagonal, 0,53-fach horizontal
Bauweise: 4 Linsen in 3 Gruppen, aus vergütetem optisches Glas
Filtergewinde (Front): 62 mm
Anschlussgewinde 37 mm
Maße / Gewicht: 66 x 40 mm / 110g

6 Adapterringe gehören zum Lieferumfang, für Camcorder mit Filtergewinde der Größen 27 mm / 30 mm / 30,5 mm / 34 mm / 37 mm / 43 mm.

Technische Daten

Nach oben

DCR-5000

Für Vergleichsbilder auf Kamera klicken.

WMV FILE 3350KB
MPEG-4 4500KB




DCR-5000 Weitwinkel Vorsatzobjektiv 0,5x
Das DCR-5000 Objektiv erweitert den Bildwinkel des Objektivs der Kamera um 100%.

RA5237A Adapter Ring wird benötigt (separate erhältlich).


Vergrößerung: Nominal 0,5-fach. Tatsächlich Diagonal 0.44-fach, Horizontal 0.5-fach
Bauweise: Einlinser aus optischem Glas, mit Mehrschicht-Vergütung
Anschlussgewinde: 52 mm
Maße / Gewicht: 90 x 26 mm / 140g
Technische Daten
Nach oben

DCR-150

Für Vergleichsbilder auf Kamera klicken.

  DCR-150 Makro Vorsatzobjektiv
Einfach das DCR-150 Makro Objektiv an den RA5237A Adapter Ring (separat erhältlich) anbringen. Aufnahmeabstand zum Objekt 210 mm und die Bildgröße 16 mm weit im Aufnahmemodus.





Bauweise: 3 Linsen in 2 Gruppen, aus optischem Glas, vergütet
Objektivseitiges Gewinde 43 mm
Frontgewinde für Filter 49 mm
Maße / Gewicht: 53 x 18 mm / 50g
Lieferumfang: UAC2000 Universal Adapter, Objektivbeutel, Gebrauchsanleitung.
Technische Daten

Nach oben


DCR-250

Für Vergleichsbilder auf Kamera klicken.

  DCR-250 High Power Makro Objektiv
Das DCR-250 kann (nach Abschrauben der Schnappfassung) einfach an den RA5237A Adapter ring am Kameraobjektiv geschraubt werden. Die Aufnahmeentfernung liegt bei 109 mm. Ein 10 mm breites Aufnahmeobjekt wird im Videomodus Format füllend abgebildet.

RA5237A Adapter Ring notwenig (separat erhältlich)


Vergrößerung: 8-Diopter
Zoomfaktor: 9-14.3x
Bauweise: 3 Linsen in 2 Gruppen, aus optischem Glas, vergütet.
Objektivseitiges Gewinde 43 mm
Frontgewinde für Filter 49 mm
Maße / Gewicht: 53 x 18 mm / 60g
Lieferumfang: UAC2000 Universal Adapter, Objektivbeutel, Gebrauchsanleitung.
Technische Daten
Nach oben

MSN-202MSN202_UAC3500

Für Vergleichsbilder auf Kamera klicken.

WMV FILE 8900KB
MPEG-4 8400KB



MSN-202 Super Makro Objektiv
Wenn Sie größere Abbildungsmaßstäbe, als die mit den DCR-150 bzw. DCR-250 erzielbar benötigen, sind die MSN-202 und MSN-505 Super Makro Objektive ideal für Sie. Die Schnappfassung passt auf 52-67 mm Anschlussgewinde.




Vergrößerung: 25 Dioptrien.
Zoomfaktor: 10-14.3x
Bauweise: 4 Linsen aus vergütetem optischen Glas in 3 Baugruppen.
Montagegewinde: 37 mm.
Filtergewinde (Front): Nicht vorhanden
Maße / Gewicht: 42 x 22 mm / 60g.
Zubehör im Lieferumfang: Objektivdeckel, Objektivbox, Universal-Schnappfassung UAC3500, Gebrauchsanleitung.
Nach oben

MSN-505 MSN505_UAC3500

Für Vergleichsbilder auf Kamera klicken.

WMV FILE 8900KB
MPEG-4 8400KB



MSN-505 Super Makro Objektiv
Wenn Sie größere Abbildungsmaßstäbe, als die mit den DCR-150 bzw. DCR-250 erzielbar benötigen, sind die MSN-202 und MSN-505 Super Makro Objektive ideal für Sie.

Das Objektiv kann direkt an den Filtergewinde der Kamera angebracht werden, mit dem Universaladapter UAC3500, (im Lieferumfang). Hierfür muss vorher der Adapter Ring RA5237A (separate erhältlich) an der Kamera angebracht werden.

Vergrößerung 14,7-fach, im Vergleich zur größten möglichen Abbildung mit der Makrofunktion der Kamera).



Bauweise: 4 Linsen in 3 Gruppen, alle Linsen aus vergütetem optischen Glas.
Anschlussgewinde: 37 mm.
Filtergewinde (Front): Nicht vorhanden.
Maße / Gewicht MSN-200: 42 x 24 mm / 86g.
Nach oben

PFR-037MC   PFR-037MC protektor Filter

Der PFR-037MC Filter kann dauerhaft an das Kameraobjektiv angebracht werden und schützt es vor Staub, Schmutz und Schaden. Der Filter besteht aus mehrfach vergütetem, optischem Glas.

Thread size: 37 mm Pitch0.75
Coatings: Multi-Layer Coated.
Nach oben

Änderungen der technischen Daten oder des Designs bleiben vorbehalten.
Die Lichtstärke des Camcorder Objektivs wird durch die Vorsatzobjektive nicht beeinträchtigt. Ausnahmen: Die Makro-Vorsatzobjektive DCR-150, DCR-250, MSN-202, MSN-505.
Abhängig von den herrschenden Aufnahmebedingungen, besonders bei ungünstigen Lichtverhältnissen, können Flackereffekte auftreten, die die Bildqualität beeinträchtigen. Bitte sorgen Sie für ausreichende Ausleuchtung, wenn Sie Raynox Vorsatzobjektive an Ihrem Camcorder verwenden.
Raynox Teleobjektive bringen Ihre optimale Leistung, wenn das Zoomobjektiv des Camcorders in der maximalen Telestellung steht. Ausnahmen sind in den Produktbeschreibungen ausdrücklich erwähnt.
Raynox Weitwinkelobjektive bringen Ihre optimale Leistung, wenn das Zoomobjektiv des Camcorders in der maximalen Weitwinkelstellung steht. Ausnahmen sind in den Produktbeschreibungen ausdrücklich erwähnt.
Die Objektive HD-7000PRO, HD-5050PRO and HD-6600PRO-52/DCR-6600PRO sind für den Zoombereich 1 bis 10-fach Zoom geeignet. Wird mit diesen Weitwinkelobjektiven in die maximale Telestellung gezoomt, kommt es außerhalb der Bildmitte zu Qualitätsverlusten. Die Auflösung wird geringer. Sie können diesen Effekt in den Vergleichsaufnahmen dieser Website erkennen und einschätzen. Wenn Sie mit einem Weitwinkel-Vorsatzobjektiv oft im Telebereich aufnehmen, achten Sie bitte auf gute Ausleuchtung.
Bei Verwendung des HDP-7700ES Teleobjektiv werden Abschattungen in den Bildecken sichtbar, wenn in den Weitwinkelbereich gezoomt wird. Wir empfehlen ein starkes und stabiles Stativ zu benutzen wenn sie mit HDP-7700ES Objektiv arbeiten.
Die Fernsteuerung Ihres Camcorders funktioniert bei angesetztem Vorsatzobjektiv nicht einwandfrei.
Bei der Verwendung eingebauter Video- oder Blitzleuchten können bei Abschattungen oder Reflexionen auftreten, wenn ein Vorsatzobjektiv oder ein Filter verwendet wird.
Nach dem Gebrauch nehmen Sie das Vorsatzobjektiv bitte ab.
Bei schnellem Temperaturwechsel aus einer kalten Umgebung in eine warme (und eventuell auch feuchte) Umgebung kann auf und innerhalb des noch kalten Konverters Feuchtigkeit kondensieren. Sollte sich auch innerhalb des Konverters Feuchtigkeit niedergeschlagen haben, bewahren Sie den Konverter so lange an einem trockenen Ort auf, bis die Kondenswassertröpfchen wieder verdunstet sind. Wenn sich derartiges Kondensieren oft wiederholt, kann es mit der Zeit zu trüben Beschlägen kommen, die sich negativ auf die Bildqualität auswirken (Kontrastverminderung, flaue Bilder).
Änderungen der technischen Daten und des äußeren Erscheinungsbildes bleiben vorbehalten.
Alle Raynox-Vorsatzkonverter werden in eigenen Fertigungsbetrieben in Japan hergestellt. Wir messen und prüfen die Linsen, Baugruppen und komplette Systeme streng in allen Produktionsstufen, um alle Abbildungsfehler wie z.B. Astigmatismus, Verzeichnung, sphärische und chromatische Aberration weitestgehend zu beseitigen und erstklassige Abbildungsgüte zu erzielen.
