4k_hivisonyoko
Das hoch auflosende DCR5320PRO Makro Vorsatzobjektiv wurde speziell für die Verwendung an high-end Digital- und Filmkameras sowie an High Definition Camcordern konstruiert. So bietet es die erstaunliche Auflosung 200 Linien/mm im Zentrum (bei MTF 30%) bei niedriger Dispersion. Mit diesem Objektiv wird es moglich, die Aufnahmeobjekte aus nachster Nahe zu erfassen, für Makroaufnahmen erstklassiger Qualitat. Das DCR5320PRO besteht aus zwei eigenstandigen Objektiven mit zwei bzw. drei Dioptrien. Beide Objektive konnen zu einem Objektiv mit funf Dioptrien zusammengesetzt werden. Mit dieser dreifachen Anwendungsmoglichkeit ergeben sich drei unterschiedliche Aufnahmedistanzen: 50cm, 30cm und 17cm, je nachdem wie es das Aufnahmeobjekt erfordert. Alle Oberflachen der einzelnen Linsen sind vergutet, für die bestmogliche Transmission des Lichts und damit für eine wirklich brillante Bildqualitat.

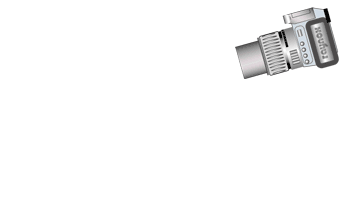

Klicken Sie für Vergleichsaufnahmen auf das Konverterfoto



Maße
Ein Dreifach Makro- / Nahaufnahmeobjektiv mit 2, 3 und 5 Dioptrien und drei verschiedenen Abbildungsmaßstäben.
Konstruiert nach dem letzten Stand der Technik, mit 5 Linsen in 3 Baugruppen, hergestellt aus hochwertigem
optischen Glas mit hohem Brechungsindex.
Alle Linsenoberflächen vergütet.

Ein hochwertiges Objektiv mit erstklassiger
Auflösung 200 Linien/mm im Zentrum*.


* MTF 30% ist ein rechnerisch ermittelter Wert.









Das DCR5320PRO Makro ? Vorsatzobjektiv besteht aus zwei eigenstandigen Objektiven mit 2 bzw. 3 Dioptrien, berechnet mit aufeinander abgestimmten Formeln zur weitgehenden Korrektur der chromatischen Aberration (Farbfehler). Bei Kombination beider Objektive ergibt sich ein 5 Dioptrien starkes Makro ? Vorsatzobjektiv mit der hohen Auflosung 200 Linien/mm im Zentrum (MTF 30%).





Bauweise der Objektive:

Objektiv mit 2 Dioptrien
2 Linsen in einer Baugruppe, Gewicht 105g,
Aufnahmedistanz ∞*: 486 mm.

Objektiv mit 3 Dioptrien
3 Linsen in 2 Baugruppen, Gewicht 290g,
Aufnahmedistanz ∞*: 311 mm.

Objektiv mit 5 Dioptrien
5 Linsen in 3 Baugruppen, Gewicht 305g,
Aufnahmedistanz ∞*: 170 mm.

Filtergewinde 72 mm
Anschlussgewinde 72 mm
Mitgeliefertes Zubehor: Objektivdeckel und Objektivbeutel.
Auflosungsvermogen: 200 Linien/mm im Zentrum (MTF 30%) rechnerisch ermittelter Wert.

Die angegebenen Distanzen verstehen sich von der Frontlinse bis zum Aufnahmeobjekt, Entfernungseinstellung ∞.








Die DCR-5320PRO Makroobjektive sind kompatibel zu den vor kurzem in den Markt eingefuhrten High Definition Camcordern. Die Aufnahmedistanzen betragen 50cm (2 Dioptrien) bzw. 30cm (3 Dioptrien) bzw. 17cm (5 Dioptrien).

.




Adapterring RA7282 Innengewinde 72 mm,
Aussengewinde 82 mm (Gehort nicht zum Lieferumfang, bitte zusatzlich bestellen).

Adapterring RA7277 Innengewinde 72 mm,
Aussengewinde 77 mm
(Gehort nicht zum Lieferumfang, bitte zusatzlich bestellen).

Adapterring RA7267 Innengewinde 72 mm,
Aussengewinde 67 mm
(Gehort nicht zum Lieferumfang, bitte zusatzlich bestellen).
Adapterring RA7262 Innengewinde 72 mm,
Aussengewinde 62 mm
(Gehort nicht zum Lieferumfang, bitte zusatzlich bestellen).
Adapterring RA7258 Innengewinde 72 mm,
Aussengewinde 58 mm
(Gehort nicht zum Lieferumfang, bitte zusatzlich bestellen).
Adapterring RA7255 Innengewinde 72 mm,
Aussengewinde 55 mm
(Gehort nicht zum Lieferumfang, bitte zusatzlich bestellen).
Adapterring RA7252 Innengewinde 72 mm,
Aussengewinde 52 mm
(Gehort nicht zum Lieferumfang, bitte zusatzlich bestellen).

Raynox-Adapter-Referenzliste für Konverter an Digitalkameras


Nicht vor der DCR-5320PRO an Sun oder Sun beam jederzeit. Es kann zu schweren Schäden an Ihrem Objektiv oder das menschliche Auge oder beiden.
Es wird empfohlen, bei Verwendung der 2- und 3- Dioptrien Objektive das Hauptobjektiv auf eine Brennweite von 50 mm oder langer, bei Verwendung des 5 Dioptrien Objektivs auf 100 mm oder langer einzustellen (Brennweiten analog 35 mm Format). Ist die am Hauptobjektiv eingestellte Brennweite kurzer als oben angegeben, kann es zu Vignettierungen (Abschattung der Bildecken) kommen.
Alle Angaben verstehen sich bei Einstellung des Hauptobjektivs auf ∞. Ist der Fokus auf eine kurzere Distanz eingestellt, wird gewohnlich auch die tatsachliche Aufnahmedistanz kurzer.
Bitte verzichten Sie bei Verwendung des Makro Vorsatzobjektivs auf den eingebauten Blitz, es kame sonst zu Abschattungen.
Moglicherweise funktioniert eine eventuell vorhandene Fernbedienung nicht, wenn das Makro ? Vorsatzobjektiv angesetzt ist. Wir empfehlen praktische Erprobung.
Bitte nehmen Sie das Makro Vorsatzobjektiv nach Gebrauch bzw. vor dem Transport immer ab.
Eventuell auftretende Vignettierungen sind manchmal im Sucher oder auf dem Monitor der Kamera nicht sichtbar und zeigen sich erst auf Hardcopy oder Monitor des Rechners.
Wegen des, relativ zum Gewicht der Kamera, hohen Gewichts des Vorsatzobjektivs, ist bei der Aufnahme Vorsicht, sicheres Festhalten und die Unterstutzung mit einer Hand ratsam.
Wird das Makro Vorsatzobjektiv an einer 35 mm oder an einer digitalen SLR Kamera verwendet, ist manuelles Fokussieren empfehlenswert, es sei denn, das Hauptobjektiv hat einen eingebauten Focusantrieb.
Anderungen der technischen Daten oder des Designs bleiben vorbehalten.

Alle Raynox Vorsatzobjektive werden ausschlieslich in unseren eigenen Werken in Japan hergestellt. In jeder Phase der Produktion erfolgen rigorose Qualitatsprufungen, so dass Abbildungsfehler wie Astigmatismus, spharische Abberation und andere bestmoglich ausgeglichen werden. für eine exzellente Bildqualitat.
