* 8 Modelle sind mit den SONY-HDV-Camcordern HDR-FX1000, FX1000E, AX2000E, HVR-Z5E, HVR-Z5U, HXR-NX5E und HXR-NX3E kompatibel.




Klicken Sie für Vergleichsaufnahmen auf das Kamerafoto.








Die Streulichtblende schirmt unerwünschten Lichteinfall ab und verhindert wirksam Kontrasteinbuße durch Streulicht und Geisterbilder.
HDP-9000EX Hochauflösender 1,8fach-Telekonverter
Speziell für lichtstarke Aufnahmeobjektive von High-Definition-Kameras entwickelter Konverter zur Verlängerung der effektiven Brennweite um den Faktor 1,8. Er holt entfernte Motive nah heran, wobei die überlegene Bildqualität des Objektivs erhalten bleibt.
Der Konverter HDP-9000EX wurde von Anfang an auf hohe Auflösung getrimmt und erreicht ein erstaunlich hohes Auflösungsvermögen von 280 Linienpaaren pro Millimeter im Zentrum (MTF bezogen auf 30% Kontrast). Daher eignet er sich ideal für High-Definition-Kameras.
Mitgeliefert werden eine speziell darauf abgestimmte Streulichtblende, die Bildverschleierung und Geisterbilder wirksam verhindert, und ein Aufbewahrungsköcher. Beide sind zusammen mit dem Konverter in einem Karton verpackt.
Der HDP-9000EX verlängert die Maximalbrennweite des 20fach-Zooms der Camcorder HDR-FX1000, FX1000E, AX2000E, HVR-Z5E, HVR-Z5U und HXR-NX5E auf die kleinbildäquivalente Brennweite 1062 mm und HXR-NX3 f=1037mm(beim Seitenverhältnis 16:9).
Dabei ergibt sich kein Lichtverlust, denn die Blende des Objektivs ändert sich durch den Konverter nicht.
Dieser Konverter kann ohne Adapter direkt am 72-mm-Filtergewinde montiert werden.


Fassung: solide, robuste Ganzmetallfassung (außer Streulichtblende)
Vergrößerung: 1,8x im gesamten Bildformat
Optischer Aufbau: 4 Linsen in 2 Gruppen, alle freien Linsenflächen vergütet
Nahgrenze mit dem HDP-9000EX: 2,5 m
Nutzbarer Zoombereich: 9x bis 20x
Frontgewinde für Filter: 108 mm
Anschraubgewinde: 72 mm
Abmessungen: 210 mm x 120 mm (Länge x Durchmesser)
Gewicht: 825 g
Mitgeliefertes Zubehör: Streulichtblende, Schutzdeckel, Nylonköcher, Anleitung

Technische Daten


Nach oben





Klicken Sie für Vergleichsaufnahmen auf das Kamerafoto.




PDF-Druckvorlage für selbstgemachte Streulichtblende

HDP-6000EX Hochauflösender Weitwinkel-Vorsatzkonverter 0,79x
Der neue hochauflösende Konverter HDP-6000EX wurde speziell für professionelle High-Definition-Camcorder entwickelt. Er läßt präzises Fokussieren im gesamten Zoombereich zu.
Der Konverter ermöglicht Superweitwinkelaufnahmen entsprechend einer kleinbildäquivalenten Brennweite von 23,3 mm (beim Seitenverhältnis 16:9) und ist mit den Camcordern HDR-FX1000, FX1000E, AX2000E, HVR-Z5E, HVR-Z5U, HXR-NX5E und HXR-NX3E über den vollen Zoombereich bis 20x kompatibel. Die Verzeichnung des HDP-6000EX konnte sehr gering gehalten werden, und zwar unter -2,4%. Er bietet ein erstaunlich hohes Auflösungsvermögen von 640 Linienpaaren pro Millimeter im Zentrum (MTF bezogen auf 30% Kontrast) und gewährleistet so den Erhalt der High-Definition-Bildqualität der Camcorder.
Dieser Konverter kann ohne Adapter direkt am 72-mm-Filtergewinde montiert werden.

Fassung: solide, robuste Ganzmetallfassung (außer Streulichtblende)
Vergrößerung: 0,79x im gesamten Bildformat
Optischer Aufbau: 4 Linsen in 3 Gruppen, alle freien Linsenflächen vergütet
Nahgrenze mit dem HDP-6000EX: 1 cm
Nutzbarer Zoombereich: 1x bis 20x
Frontgewinde für Filter: 117 mm
Anschraubgewinde: 72 mm
Abmessungen: 56 mm x 120 mm (Länge x Durchmesser)
Gewicht: 485 g
Mitgeliefertes Zubehör: Schutzdeckel, Nylonköcher, Anleitung

Technische Daten


Nach oben








Klicken Sie für Vergleichsaufnahmen auf das Kamerafoto.

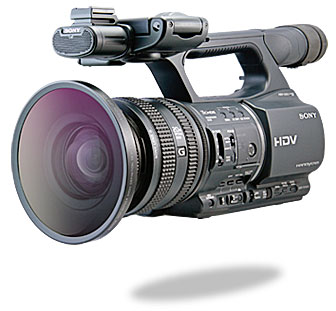

HDP-5072EX High-Definition-Semi-Fisheye-Konverter 0,5x
Der Raynox HDP-5072EX ist ein 0,5fach-Semi-Fisheye-Konverter, der speziell zur Verwendung an lichtstarken High-Definition-Kameraobjektiven konzipiert wurde und ein hohes Auflösungsvermögen von 630 Linienpaaren pro Millimeter (im Bildzentrum bei einem MTF-Kontrast von 30%) erzielt. Mit dem HDP-5072EX vor einem hochauflösenden Kameraobjektiv vergrößert sich der Bildwinkel gegenüber dem des Objektivs bei Einstellung auf kürzester Weitwinkelbrennweite um 100%. Vor allem bei Aufnahmen aus kurzer Distanz mit diesem HDP-5072EX vor dem Objektiv ergeben sich interessante Semi-Fisheye-Effekte aufgrund der tonnenförmigen Verzeichnung von -31%, während auf große Entfernungen diese Verzeichnung kaum mehr auffällt und Panoramaaufnahmen mit stark erweitertem Bildwinkel möglich sind wie mit einem 0,5fach-Weitwinkel.

Konverterfassung: stabile und widerstandsfähige Hybridkonstruktion aus Metall und ABS/PC
Brennweitenfaktor: Nominell 0,5x, tatsächlich 0,44x diagonal und 0,5x horizontal
Optischer Aufbau: 3 Linsen in 3 Gruppen, vergütete Linsen aus optischem Glas
Verzeichnung: -31% (bei max. Weitwinkel)
Nahgrenze mit dem HDP-5072EX: 1 cm
Nutzbarer Zoombereich: 1x bis 10x
Frontgewinde für Filter: nicht möglich
Anschraubgewinde: 72 mm, Gewindesteigung 0,75 mm
Maße (Länge x Durchm.): 42 mm x 125 mm
Gewicht: 640 g
Mitgeliefertes Zubehör: Schutztasche, Schutzdeckel, Anleitung

Technische Daten

Nach oben







Klicken Sie für Vergleichsaufnahmen auf das Kamerafoto.






DCR-CF187PRO Zirkular-Fish-Eye-Konverter mit 185° Bildwinkel
Mit dem DCR-CF187PRO auf dem Zoomobjektiv weitet sich der Blick zum kreisrunden Fischaugenbild. Der unter Verwendung hochbrechender optischer Gläser völlig neu entwickelte Konverter mit 6 Linsen in 4 Gruppen liefert dank niedriger Dispersion (Farbaufspaltung) eine hervorragende Auflösung im Zentrum von 500 Linienpaaren pro Millimeter (MTF bezogen auf 30% Kontrast).
Der als Zubehör separat erhältliche Raynox-Adapterring **RA6272 wird zum Anschluß des DCR-CF187PRO an die Sony-Camcorder HDR-FX1000, FX1000E, AX2000E, HVR-Z5E, HVR-Z5U, HXR-NX5E und HXR-NX3E benötigt.
Das kreisrunde Fischaugenbild kann im Stehbildmodus und im Under-Scanning-Modus auf der PC-Monitor (der etwas mehr als der TV-Bildschirm zeigt) unbeschnitten dargestellt werden. **The original mounting threads of this lens is 62mm, and it can be mounted onto the HDR-FX1000, AX2000, HVR-Z5J, HXR-NX5J, HXR-NX3 cameras by using the RA6272 adapter ring
sold separately. However, this particular adapter ring used with above cameras may stick on and not be detached after use. For using the Adapter Ring RA6272 properly in this case,
we suggest that the adapter ring to be mounted on DCR-CF187PRO lens permanently first by using an instant adhesive available on the market. WARNING….Please note that it's impossible the lens once fixed with the adapter ring permanently to be back to the original DCR-CF187PRO lens mounting threads.

Bildwinkel: 185° in allen Richtungen im Bildkreis
Optischer Aufbau: 6 Linsen in 4 Gruppen, alle freien Linsenflächen vergütet
Nahgrenze mit dem DCR-CF187PRO: 1 cm
Nutzbarer Zoombereich: 1x (max. Weitwinkelposition)
Frontgewinde für Filter: nicht vorhanden
Anschraubgewinde: 62 mm
Abmessungen: 98 mm x 96 mm (Länge x Durchmesser)
Gewicht: 565 g
Mitgeliefertes Zubehör: 4 Adapterringe, Schutzdeckel, Schutzbeutel, Anleitung

Technische Daten


Nach oben





Klicken Sie für Vergleichsaufnahmen auf das Kamerafoto.



Wie?
Nehmen Sie ein zweites Set DCR-5320PRO hinzu, um durch Kombinieren 8 verschiedene Dioptrienwerte (2, 3, 4, 5, 6, 7, 8 und 10 dpt) zu erhalten.

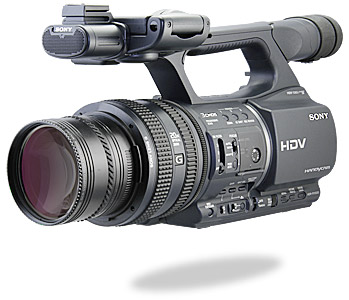

DCR-5320PRO 3-in-1 Hochauflösendes Makro-Vorsatzobjektiv
Das hochauflösende Makro-Vorsatzobjektiv DCR-5320PRO wurde speziell für hochwertige Digital-, Film- und High-Definition-Kameras entwickelt; es erreicht eine beachtliche Auflösung im Zentrum von 200 Linienpaaren pro Millimeter (MTF bezogen auf 30% Kontrast) bei niedriger Dispersion. Mit dem Makrovorsatz am Kameraobjektiv ist es möglich, für Makroaufnahmen sehr nahe an das Motiv heranzugehen. Der zweiteilige Satz besteht aus einem 2-Dioptrien-Vorsatz und einem 3-Dioptrien-Vorsatz. Durch Kombination beider entsteht ein 5-Dioptrien-Vorsatz. Bei Nutzung der drei Stärken lassen sich je nach Art und Erfordernis des Motivs Nahaufnahmen aus ca. 50 cm, 30 cm oder 17 cm Abstand machen. Für optimale Transmission (Lichtdurchlässigkeit) und exzellente Bildqualität sind alle Linsen aus optischem Glas gefertigt und alle freien Linsenflächen vergütet.
Adapterringe zum Anschluß an Filtergewinde von 52 mm, 55 mm, 58 mm, 62 mm, 67 mm, 77 mm und 82 mm (für 72 mm ist kein Adapter nötig) sind als Zubehör separat erhältlich.
Dieser Konverter kann ohne Adapter direkt am 72-mm-Filtergewinde montiert werden.
Vorsatzobj. 2 Dioptrien 3 Dioptrien 5 Dioptrien
Opt. Aufbau 2 Linsen / 1Gr.

3 Linsen / 2Gr.

5 Linsen / 3 Gr.
Gewicht 105 g 290 g 395 g
Baulänge 24 mm 39 mm 59 mm
Frontgewinde 72 mm 72 mm 72 mm
Anschraubgew 72 mm 72 mm 72 mm
Motivabstand 486 mm* 311 mm* 170 mm*
Zoombereich 1x bis 20x (16:9) 2x bis 20x (16:9) 3x bis 20x (16:9)

* Alle freien Linsenoberflächen sind vergütet.
* Mitgeliefertes Zubehör: Schutzdeckel, Schutzbeutel, Anleitung.

Technische Daten
 Nach oben




Klicken Sie für Vergleichsaufnahmen auf das Kamerafoto.

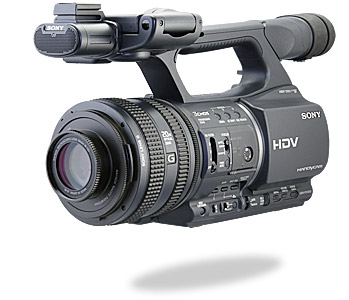

DCR-150 Makro-Vorsatzobjektiv
Um das Makro-Vorsatzobjektiv DCR-150 am Kameraobjektiv befestigen zu können, benötigen Sie den Raynox-Adapterring RA4372A. Das Zoomobjektiv muß auf Tele eingestellt sein. Der Motivabstand beträgt bei Unendlicheinstellung des Objektivs etwa 210 mm. Dabei wird eine Gegenstandsgröße von ca. 12,5 mm x 7 mm formatfüllend aufgenommen.

Bei Verwendung des Adapterrings RA4372A wird der mitgelieferte Universaladapter UAC2000 nicht benötigt. Fall Sie den Universaladapter benutzen wollen, nehmen Sie bitte anstelle des RA4372A den Adapter RA6272.

Brechkraft (Linsenstärke): 4,8 dpt
Optischer Aufbau: 3 Linsen in 2 Gruppen, alle freien Linsenflächen vergütet
Motivabstand bei Unendlicheinstellung: 210 mm
Nutzbarer Zoombereich: 15x bis 20x
Frontgewinde für Filter: 49 mm
Anschraubgewinde: 43 mm
Abmessungen ohne Adapter: 18 mm x 53 mm (Länge x Durchmesser)
Gewicht: 50 g
Mitgeliefertes Zubehör: Universaladapter UAC2000 für Filtergewinde 52 mm bis 67 mm, Schutzdeckel, Kunststoffköcher, Anleitung

Technische Daten



 Nach oben





Klicken Sie für Vergleichsaufnahmen auf das Kamerafoto.

DCR-250 Höher vergrößerndes Makro-Vorsatzobjektiv

Mit dem höher vergrößernden Makro-Vorsatzobjektiv DCR-250 können Sie die mikroskopische Welt um Sie herum betrachten und festhalten. Beispielsweise können Sie Gedrucktes aufnehmen, etwa ein winziges Logo oder Icon auf einer Visitenkarte oder ein Detail einer Briefmarke. Um das Makro-Vorsatzobjektiv am Camcorderobjektiv zu befestigen, benötigen Sie den Raynox-Adapterring RA4372A, und das Zommobjektiv muss auf Tele eingestellt sein. Der Motivabstand beträgt bei Unendlicheinstellung des Objektivs etwa 109 mm. Dabei wird eine Gegenstandsgröße von ca. 7,5 mm x 4,3 mm formatfüllend aufgenommen.

Bei Verwendung des Adapterrings RA4372A wird der mitgelieferte Universaladapter UAC2000 nicht benötigt. Fall Sie den Universaladapter benutzen wollen, nehmen Sie bitte anstelle des RA4372A den Adapter RA6272.


Brechkraft (Linsenstärke): 8 dpt
Optischer Aufbau: 3 Linsen in 2 Gruppen, alle freien Linsenflächen vergütet
Motivabstand bei Unendlicheinstellung: 109 mm
Nutzbarer Zoombereich: 15x bis 20x
Frontgewinde für Filter: 49 mm
Anschraubgewinde: 43 mm
Abmessungen ohne Adapter: 18 mm x 53 mm (Länge x Durchmesser)
Gewicht: 60 g
Mitgeliefertes Zubehör: Universaladapter UAC2000 für Filtergewinde 52 mm bis 67 mm, Schutzdeckel, Kunststoffköcher, Anleitung

Technische Daten



 Nach oben





Klicken Sie für Vergleichsaufnahmen auf das Kamerafoto.

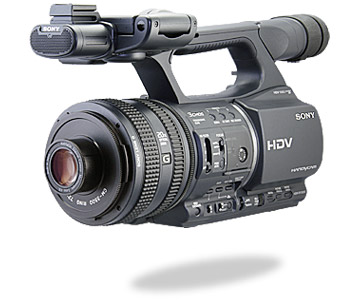

MSN-202 Super-Makro-Vorsatzobjektiv

Um das Super-Makro-Vorsatzobjektiv am Camcorderobjektiv zu befestigen, benötigen Sie den Raynox-Adapterring RA3772A, und das Zoomobjektiv muss auf maximale Telebrennweite eingestellt sein. Mit dem MSN-202 können Sie winzige Gegenstände aus kürzester Entfernung aufnehmen; der Motivabstand beträgt bei Unendlicheinstellung des Camcorderobjektivs etwa 32 mm, so dass noch genügend Platz zur Beleuchtung des Motivs bleibt. Die formatfüllend aufgenommene Gegenstandsgröße beträgt ca. 2,5 mm x 1,4 mm.

Achtung: Auch in maximaler Teleeinstellung können die Bildecken eventuell ein wenig abgedunkelt werden.


Brechkraft (Linsenstärke): 25 dpt
Optischer Aufbau: 4 Linsen in 3 Gruppen, alle freien Linsenflächen vergütet
Motivabstand bei Unendlicheinstellung: 32 mm
Nutzbarer Zoombereich: 20x (maximale Teleeinstellung)
Frontgewinde für Filter: nicht vorhanden
Anschraubgewinde: 37 mm
Abmessungen ohne Adapter: 22 mm x 42 mm (Länge x Durchmesser)
Gewicht: 60 g
Mitgeliefertes Zubehör: Universaladapter UAC3500, Schutzdeckel, Kunststoffköcher, Anleitung


 Nach oben

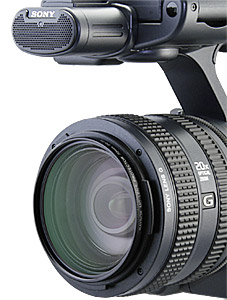

PFR-072MC Mehrschichtvergütetes Schutzfilter







Die originale Streulichtblende kann bei aufgeschraubtem
Filter PFR-072MC am Camcorder befestigt werden.
Das Schutzfilter PFR-072MC kann ständig auf dem Objektiv des Camcorders Sony HDR-FX1000, FX1000E, HVR-Z5E oder HVR-Z5U bleiben und schützt so das teure Zoom vor Staub, Schmutz und versehentlicher Beschädigung.
Das Filter besteht aus hochwertigem optischen Glas mit reflexmindernder Mehrschichtvergütung für optimalen Erhalt der hohen Bildqualität und Farbtreue Ihres Camcorderobjektivs. Ein Schutzdeckel wird mitgeliefert.


 Nach oben


Die Konverter HDP-9000EX, HDP-6000EX, DCR-CF187PRO und DCR-5320PRO sind relativ groß und schwer und können Ihre Arbeitsbedingungen etwas behindern. Gehen Sie mit der Kamera besonders vorsichtig um, wenn diese Objektivvorsätze daran befestigt sind; z.B. sollten Sie beim Fotografieren mit diesen Vorsätzen diese mit einer Hand unterstützen.
Eventuell kann es vorkommen, daß Fernbedienungsfunktionen bei montiertem Vorsatzkonverter nicht einwandfrei funktionieren.
Bei den Tele-, Weitwinkel- und Fish-Eye-Vorsatzkonvertern kommt es zu keiner Lichtstärkeverminderung; die jeweiligen Blendenwerte bleiben unverändert. Bei den Nahaufnahme-Vorsatzobjektiven DCR-5320PRO, DCR-150, DCR-250 und MSN-202 ergibt sich aufgrund des stark vergrößerten Abbildungsmaßstabes zwangsläufig ein Lichtverlust.
Je nach den Aufnahmebedingungen, speziell bei schwacher Beleuchtung und Gegenlicht, kann eventuell ein die Bildqualität verschlechternder Streulichtschleier entstehen. Sorgen Sie daher möglichst für gutes Licht und schirmen Sie störendes Gegenlicht ab.
Die Raynox-Telekonverter sind dafür konzipiert, in der äußersten Teleposition des Zoomobjektivs (d.h. mit längster Brennweite) benutzt zu werden, sofern es nicht ausdrücklich anders angegeben ist.
Die Raynox-Weitwinkel- und -Fish-Eye-Konverter sind dafür konzipiert, in der äußersten Weitwinkelposition des Zoomobjektivs (d.h. mit kürzester Brennweite) benutzt zu werden, sofern es nicht ausdrücklich anders angegeben ist.
Bei schnellem Temperaturwechsel aus einer kalten Umgebung in eine warme (und eventuell auch feuchte) Umgebung kann auf und innerhalb des noch kalten Konverters Feuchtigkeit kondensieren. Sollte sich auch innerhalb des Konverters Feuchtigkeit niedergeschlagen haben, bewahren Sie den Konverter so lange an einem trockenen Ort auf, bis die Kondenswassertröpfchen wieder verdunstet sind. Wenn sich derartiges Kondensieren oft wiederholt, kann es mit der Zeit zu trüben Beschlägen kommen, die sich negativ auf die Bildqualität auswirken (Kontrastverminderung, flaue Bilder).
Änderungen der technischen Daten und des äußeren Erscheinungsbildes bleiben vorbehalten.
Alle Raynox-Vorsatzkonverter werden in eigenen Fertigungsbetrieben in Japan hergestellt. Wir messen und prüfen die Linsen, Baugruppen und komplette Systeme streng in allen Produktionsstufen, um alle Abbildungsfehler wie z.B. Astigmatismus, Verzeichnung, sphärische und chromatische Aberration weitestgehend zu beseitigen und erstklassige Abbildungsgüte zu erzielen.
